Radiální ventilátor KN2 zpětná klapka, filtr, na omítku 100

CHARAKTERISTIKA

• Pro potrubní rozvody relativně větších délek, s vyšší tlakovou ztrátou
• Provedení UP instalace pod omítku nebo AP instalace na omítku
• Snadná instalace ve svislé i vodorovné poloze
• Při instalaci do stropu nutno použít provedení ERK-F
• Nastavitelný časový doběh 2 až 20 min

PODMÍNKY PROVOZU

• Ventilátor je určen pro provoz ve vnitřním základním prostředí s okolní teplotou od 0°C do +40°C, pro dopravu čistého vzduchu bez prachu, mastnot, výparů chemikálií a dalších znečištění. Dále je nutné zajistit, aby ventilátor nenamrzal, nestékal do něj a neusazoval se v něm kondenzát vody z potrubí. Elektrické krytí motoru ventilátoru je IPX5.

SKŘÍŇ

• Skříň je vyrobena z elektricky nevodivého termoplastu TP bílé barvy. Plast je mechanicky odolný, barevně stálý a snadno čistitelný. Skříň je možné umístit na stěnu nebo i pod omítku.

OBĚŽNÉ KOLO

• Oběžné kolo je radiální. Je vyrobeno z pozinkovaného plechu.

MOTOR AC

• motor se stíněnou kotvou nakrátko. Vnější rotor je uložen v  kuličkových ložiskách s  tukovou náplní na celou dobu životnosti. Tepelná ochrana přímo v motoru. Teplotní odolnost do 40°C. Krytí IPX5.

SMĚR PRŮTOKU

• Směr průtoku je od přední sací mřížky k zadnímu výfukovému hrdlu.

ELEKTRICKÁ SVORKOVNICE

• Připojovací svorkovnice je umístěna pod přední sací mřížkou ventilátoru a lze ji zpřístupnit jednoduchou demontáží sací mřížky.

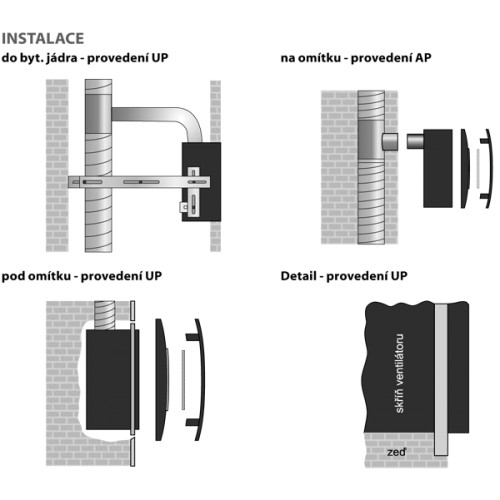

INSTALACE

• Snadná a  rychlá instalace ve  svislé (i  vodorovné poloze – provedení ERK-F). Skříň ventilátoru je připravena jak pro vnější montáž, tak pro umístě- ní pod omítku.

STANDARDNÍ PROVEDENÍ

• KN2-UP-100 – základní provedení se zpětnou klapkou a filtrem, určené pro montáž pod omítku
• KN2-AP-100 – základní provedení se zpětnou klapkou a filtrem, určené pro montáž na omítku
• KN2T-UP-100 – provedení se zpětnou klapkou, filtrem a časovým doběhem, určené pro montáž pod omítku. Časový doběh je možné nastavit od 2 do 20 minut
• KN2T-AP-100 – provedení se zpětnou klapkou, filtrem a časovým doběhem, určené pro montáž na omítku. Časový doběh je možné nastavit od 2 do 20 minut
• KN2-UP-100+ERK-F – provedení se zpětnou klapkou a filtrem určené pro montáž do stropu. Montáž pod omítku
• KN2-AP-100+ERK-F – provedení se zpětnou klapkou a filtrem určené pro montáž do stropu. Montáž na omítku
• KN2T-UP-100+ERK-F – provedení se zpětnou klapkou, filtrem a časovým doběhem určené pro montáž do stropu. Časový doběh je možné nastavit od 2 do 20 minut. Montáž pod omítku
• KN2T-AP-100+ERK-F – provedení se zpětnou klapkou, filtrem a časovým doběhem určené pro montáž do stropu. Časový doběh je možné nastavit od 2 do 20 minut. Montáž na omítku
