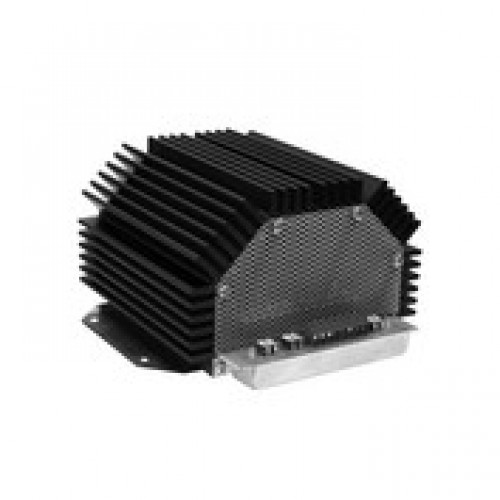

Pulzní regulátor RV3 k regulaci do maximálního výkonu 25kW

Pulzní regulátor RV3-25 se používá k regulaci výkonu kruhových elektrických ohřívačů EOKO a čtyřhranných elektrických ohřívačů EO do maximálního výkonu 25kW

Regulátor se používá pro regulaci výkonu kruhových elektrických ohřívačů EOKO, EHX a hranatých elektrických ohřívačů EO do maximálního výkonu 25 kW. Regulátor plynule řídí tepelný výkon
elektrického ohřívače v závislosti na odchylce požadované teploty od skutečné. Výkon ohřívače je řízen v rozsahu 0-100 %. Regulátor má vstup pro připojení externího čidla teploty a má vestavěný nastavovací prvek (SET P) pro nastavení požadované teploty. Dále je vybaven vstupem pro připojení druhého externího čidla teploty, které umožňuje sledovat maximální a minimální teplotu ohřívaného vzduchu. Regulátor je umístěn uvnitř krabice tvořené hliníkovým chladičem a základovou deskou. Otevřené strany jsou zakryty kovovou sítí a osazeny svorkovnicemi pro elektrické zapojení regulátoru.

PODMÍNKY PROVOZU
Regulátor je určen pro provoz v krytých prostorách s okolní teplotou od 0 °C do +35 °C (základní prostředí ).

TECHNICKÉ PARAMETRY
 napájení 3 × 400 V AC / 50-60 Hz
 rozsah spínaného proudu každé fáze do zátěže 5-36 A
 maximální výkon výměníku 25 kW pro symetrickou zátěž trojúhelník / hvězda
 rozsah nastavení požadované teploty v prostoru 0-30 °C
 rozsah nastavení požadované teploty v kanále 0-45 °C
 rozsah nastavení omezení minimální teploty v kanále 5-15 °C
 rozsah nastavení omezení maximální teploty v kanále 30-50 °C
 napěťový vstup 0-10 V DC pro řízení výkonu (0V ~ 0 % výkonu; 10V ~ 100 % výkonu)
