Potrubní ventilátor VKN-P-04-450/4E
DOPRAVA V ČR ZDARMA
Model: VKN-P-04-450/4E
Dostupnost: Do tří dnů
CZK
Maloobchodní cena 13 150 Kč 13150
Bez daně: 10 868 Kč
Množství:

Potrubní axiální ventilátor vhodný pro kratší vzduchotechnické potrubí s nízkou tlakovou ztrátou

  • - pro průmyslové aplikace
  • - průměr napojení 300, 400, 450, 500 a 630mm

CHARAKTERISTIKA

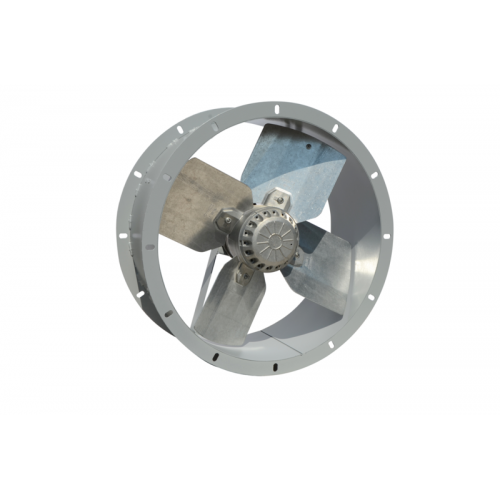

• Axiální potrubní ventilátor VULKAN. Nabízené velikosti 300 až 630

• Plášť ventilátoru tvoří trubka s přírubami

• Plášť je vyroben z ocelového plechu s nástřikem práškovou barvou (tmavý mramor) se strukturovaným povrchem

PODMÍNKY PROVOZU

Ventilátor je určen pro provoz ve  vnitřním základním prostředí s okolní teplotou (viz tabulka). Pro dopravu čistého vzduchu bez prachu, mastnot, výparů chemikálií a dalšího znečištění. Dále je nutné zajistit, aby ventilátor nenamrzal, nestékal do něj a neusazoval se v něm kondenzát vody z  potrubí. Elektrické krytí motoru ventilátoru je IP44.

Oběžná kola u VKN-P 300; 400; 450 jsou z ocelového plechu s černým práškovým nástřikem. U ventilátorů VKN-P 500; 630 jsou lopatky vyrobeny z hliníkového plechu s  černým práškovým nástřikem. Oběžná kola jsou staticky a dynamicky vyvážená.

MOTOR

Ventilátory VKN/E mají jednofázový AC motor s  vnějším rotorem a  rozběhovým kondenzátorem. Stupeň ochrany IP44. Rozsah pracovních teplot viz tabulka. Třída izolace B. Ochrana před úrazem elektrickým proudem třídy 1.

POUŽITÍ

Ventilátory jsou určené pro dopravu vzduchu bez cizích příměsí (prach, emise). Ventilátory je možné použít pro místní odvětrání místností a jiných objektů, pro zástavbu do vzduchotechnických rozvodů a  případné jiné vzduchotechnické aplikace za  předpokladu dodržení dovolených parametrů dopravovaného vzduchu.

KABEL PŘIPOJENÍ

Ventilátory VKN-P nemají žádný svůj připojovací kabel. Připojení ventilátoru se provádí přímo do  svorkovnice v  krabičce umístěné na  plášti ventilátoru. EL.

PŘIPOJOVACÍ SKŘÍŇ

Je umístěna na plášti ventilátoru. Krytí IP54. Rozměry 80x80x40mm nebo 70x 70x35mm. Obsahuje průchodku pro kabel připojení, svorkovnici a  u  jednofázových motorů navíc i  zapojený rozběhový kondenzátor.

ROZMĚRY INSTALACE

Ventilátory VKN-P je možné montovat v jakékoliv poloze (doporučují se však instalovat s osou motoru ve  vodorovné poloze pro bezproblémový odvod případného kondenzátu). Kabel připojení musí být přiveden k motoru z boku nebo zespodu. Do potrubí se ventilátory montují šrouby skrze upevňovací otvory v přírubách pláště. Připojovací rozměry odpovídají DIN 24154.
