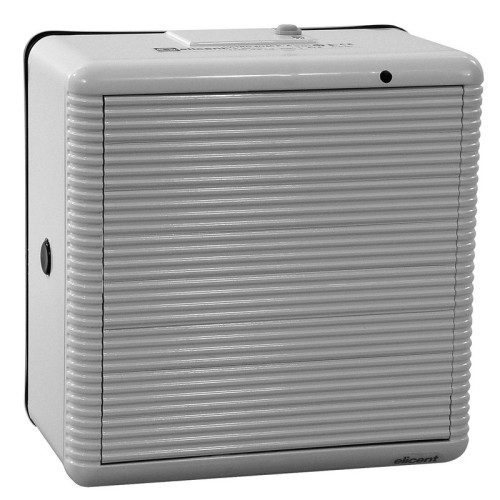

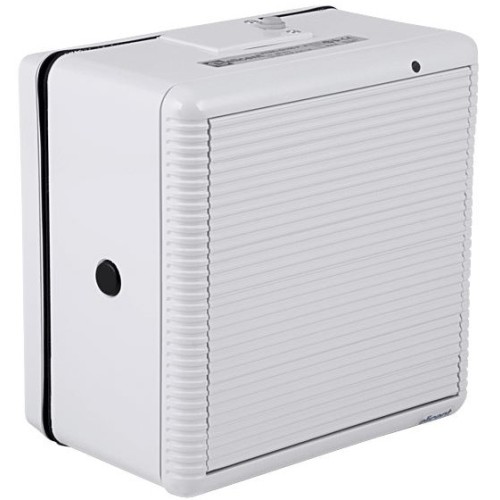

Nástěnný ventilátor VITRO 12/300 A

Nástěnný ventilátor VITRO 12/300 A pro okenní a nástěnnou instalaci s automatickou žaluzií

Charekteristika:

• Ventilátor pro montáž do zdi i okna
• Mřížka do exteriéru je součásti dodávky ventilátoru
• Automatická žaluzie
• Provedení Vitro 9/230 a Vitro 12/300 s možností reverzního chodu při použití regulátoru RVS/R
• Skříň je vyrobena z elektricky nevodivého termoplastu bílé barvy

Podmínky provozu:

• Ventilátor je určen pro provoz ve vnitřním základním prostředí s okolní teplotou od 0°C do +40°C, pro dopravu čistého vzduchu bez prachu, mastnot, výparů chemikálií a  dalších znečištění. Dále je nutné zajistit, aby ventilátor nenamrzal, nesté- kal do něj a neusazoval se v něm kondenzát vody z  potrubí. Elektrické krytí motoru ventilátoru je základní IPX4.

Oběžné kolo - Oběžné kolo je axiální, vyrobeno z nárazuvzdorného plastu bílé barvy.

Motor AC - motor s  kotvou nakrátko, vybaven kluznými ložisky s tukovou náplní na celou dobu životnosti a  tepelnou pojistkou proti přetížení. Napájení 230V/50Hz. Krytí základní IPX4. Pracovní teplota maximálně 40°C.

Směr průtoku - Směr průtoku je od  přední sací mřížky směrem k  zadnímu výfukovému hrdlu (na  obrázku výše označeno šipkou), u typů 9/230 a 12/300 možnost reverzního chodu.

Elektrická svorkovnice - Připojovací svorkovnice je umístěna pod speciálním krytem na horní straně ventilátoru.

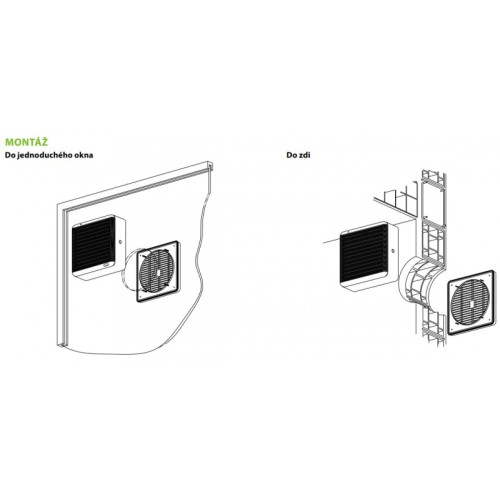

Instalace:

• Do zdi: Přední díl ventilátoru se skládá z automatické žaluzie (elektrické ovládání) a motoru s oběžným kolem. Montuje se z vnitřní strany zdi. Pevná mřížka se montuje z vnější strany zdi. Ve zdi je potřeba před montáží vybourat průchozí otvor. Jednotlivé části se poté přišroubují do zdi nebo smontují dohromady pomocí spojovacích šroubů.
• Do jednoduchého okna: Přední díl ventilátoru, který se skládá z automatické žaluzie (elektrické ovládání) a motoru s oběžným kolem, se montuje z vnitřní strany skla. Pevná mřížka se montuje z vnější strany skla, ve kterém je třeba před montáží vyřezat průchozí otvor. Jednotlivé části se poté smontují dohromady pomocí spojovacích šroubů

Regulace otáček - Regulace otáček se provádí (elektronickými nebo transformátorovými regulátory) změnou napětí buď plynulou nebo pětipolohovou regulací. U typů 9/230 a 12/300 je možný reverzní chod pomocí regulátoru RVS/R.

Provedení - Vitro A – provedení s automatickou žaluzií, ovládání externím spínačem
